Pro/E环境下传动件减速器类机械模型设计方法与实践

一、引言

减速器作为机械传动系统中的核心部件，广泛应用于工业机器人、机床、输送设备、矿山机械等领域，其设计质量直接影响整机传动效率、寿命与运行平稳性。Pro/ENGINEER（简称Pro/E，现升级为Creo Parametric）作为参数化三维CAD软件的典型代表，凭借其强大的实体建模、参数化驱动与装配仿真能力，成为减速器类传动件模型设计的主流工具。本文围绕Pro/E环境下的减速器模型设计流程，系统阐述从总体方案确定、零部件建模到虚拟装配与运动仿真的完整方法，为机械设计人员提供可操作的实践参考。

二、减速器模型设计的总体思路

减速器模型设计应遵循“自顶向下、参数驱动、装配验证”的原则。总体方案阶段需明确减速器类型（圆柱齿轮减速器、圆锥齿轮减速器、蜗轮蜗杆减速器等）、传动比分配、输入输出轴布置形式及箱体结构方案。在Pro/E中，通常采用骨架模型或主控参数表来传递关键设计参数，如中心距、模数、齿数、轴径等，使后续零部件建模与总体方案保持关联，便于设计变更的快速传递。

三、关键零部件的参数化建模

3.1 齿轮类零件建模

齿轮是减速器的核心传动件。在Pro/E中可采用两种方式建模：一是利用参数关系式结合“拉伸—阵列”法创建直齿轮和斜齿轮，通过设置模数m、齿数z、压力角α、螺旋角β等参数，利用渐开线方程生成齿廓曲线，再经拉伸、阵列完成全齿建模；二是借助Pro/E的Program或Relation功能编写参数关系，实现齿轮模型的自动更新。对于锥齿轮，可通过球面渐开线近似或背锥展开法构建齿形，重点保证齿面接触区的合理性。

3.2 轴类零件建模

轴类零件采用旋转特征为主、辅以倒角、退刀槽、键槽等特征的方式建模。设计时应按阶梯轴方案确定各轴段直径与长度，利用Pro/E的“旋转”命令一次性生成轴体轮廓，再添加键槽（拉伸切除）、圆角及表面粗糙度注释。轴的建模需与轴承、齿轮内孔尺寸联动，可在草绘中引用主控参数实现同步更新。

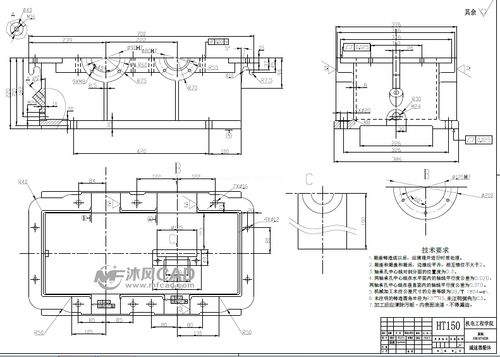

3.3 箱体类零件建模

箱体结构复杂，建模宜采用“主体拉伸—抽壳—凸台—孔系—加强筋”的顺序。先自上而下拉伸箱座与箱盖外形轮廓，使用“壳”特征形成壁厚；再借助“孔”特征与阵列完成轴承座孔、联接螺栓孔、定位销孔的布置；加强筋可通过“筋”特征生成以保证箱体刚度。装配凸缘、窥视孔、油标与放油孔等细节应在主结构完成后添加，注意保持壁厚均匀与铸造工艺性。

3.4 标准件与常用件调用

轴承、螺栓、螺母、键、销等标准件可借助Pro/E的标准件库（如GB库）直接调用，避免重复建模。调用时需校核规格参数与安装尺寸的一致性，并通过族表（Family Table）实现同系列零件的快速实例化。

四、虚拟装配设计

在Pro/E Assembly模块中，按“先内后外、先下后上”的顺序进行装配：先将齿轮、轴、键、轴承组合为轴系组件，再装入箱座，最后安装箱盖与密封件、联接件。装配约束以“销钉”“圆柱”“平面”等连接方式为主，齿轮啮合可通过定义节圆相切与齿面配合实现，并设置合理的传动连接关系。装配过程中可利用“干涉检测”功能检查轴系与箱体的空间干涉及键槽配合间隙，及时发现设计缺陷。

五、运动仿真与设计验证

基于Pro/E Mechanism模块，可为减速器装配模型添加伺服电机驱动、齿轮副连接与轴承旋转副，开展运动学仿真。通过设定输入轴转速，测量输出轴转速与传动比，验证各级齿轮传动比分配是否正确；输出角速度、位移曲线，检查运动平稳性与是否存在卡滞。可利用“测量”功能提取中心距、齿侧间隙等关键尺寸，为后续强度校核与二维工程图生成提供数据基础。

六、设计要点与注意事项

1. 参数关联优先：尽量以主控参数或骨架模型驱动齿轮、轴、箱体尺寸，避免零件间尺寸脱节。
2. 齿轮建模精度：渐开线齿廓应保证足够的采样点数量，斜齿轮螺旋角方向与旋向需与装配关系一致。
3. 装配干涉及间隙：重点检查齿轮齿顶与箱体内壁、轴肩与轴承端面、键与键槽的配合间隙。
4. 工艺性考虑：箱体圆角、拔模斜度、铸件壁厚过渡应在建模阶段体现，减少后期修改。
5. 模型轻量化：对非关键细节（如小倒角、文字标识）可适当简化，提高装配与仿真效率。

七、

Pro/E环境下的减速器模型设计，本质上是将传动方案、结构参数与装配关系以数字化方式固化于三维模型之中。通过参数化建模保证零件尺寸的联动性，通过虚拟装配验证空间布局的合理性，通过运动仿真检验传动性能，可显著缩短减速器设计周期、降低试制成本。掌握齿轮精确建模、轴系装配约束与箱体结构设计方法，是机械设计人员利用Pro/E完成传动件减速器类模型设计的关键能力。后续可进一步结合有限元分析与工程图模块，形成从三维建模到结构验证的完整设计闭环。
